Centrale thermique à biomasse – 3,3 MW au Royaume-Uni
Huile thermique avec de la poussière de bois comme biomasse
INDUSTRIE
Industrie du bois
BIOMASSE
poussière de bois
(résidus de notre propre production)
APPROVISIONNEMENT EN BIOMASSE
Système de vers
CAPACITÉ
huile thermique de 3,3 MW,
850 kW eau chaude
NETTOYAGE DES GAZ DE COMBUSTION
Multicyclone, filtre en tissu,
injection d'urée
PRODUCTION DE BIOMASSE
Huile thermique, eau chaude
centrale de combustion de biomasse

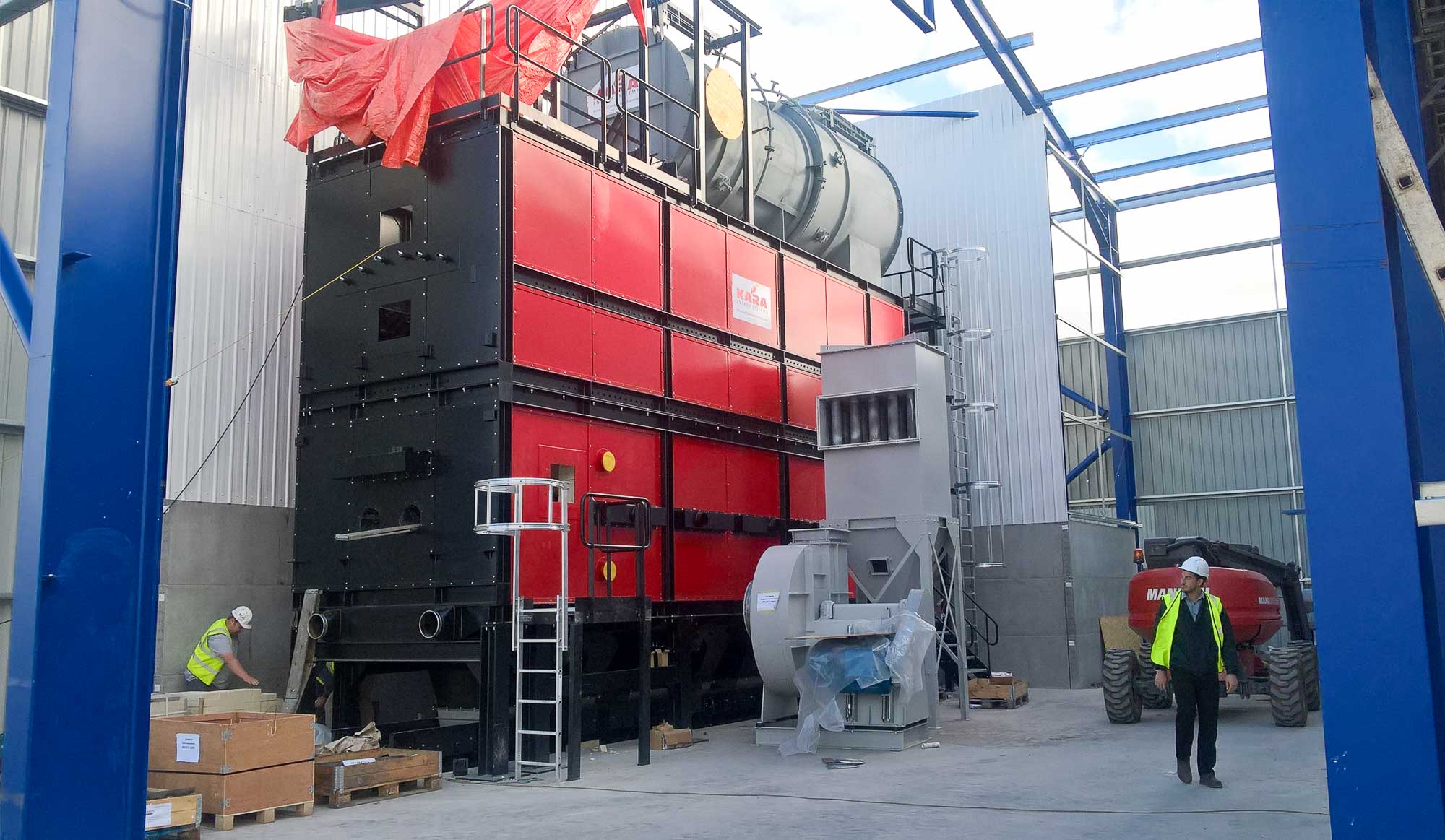

Pour un client au Royaume-Uni, KARA a réalisé une centrale de combustion de biomasse à huile thermique d'une capacité de 3,3 MW (302 – 250 °C). Cette centrale utilise de la sciure de bois comme combustible. Bien que la sciure de bois soit une biomasse , son utilisation présente des défis techniques spécifiques. Ce projet a donc nécessité une conception rigoureuse et sûre.
Grâce à l'installation KARA, le processus de combustion est surveillé en continu et contrôlé avec précision. Par exemple, la sciure de bois est acheminée de manière contrôlée et déposée sur la grille de combustion. Il en résulte une combustion stable et sûre. De plus, cette approche contribue à un approvisionnement en chaleur fiable pour le processus de production.
écran de refroidissement pour narguilé
De plus, l'utilisation d'une biomasse très sèche nécessite l'intégration d'un système de refroidissement par tuyau d'eau dans le foyer. Ce système permet de maintenir une température stable dans la chambre de combustion et d'éviter les pics de température indésirables. Ainsi, le système de refroidissement par tuyau d'eau contribue à une combustion sûre, efficace et stable.

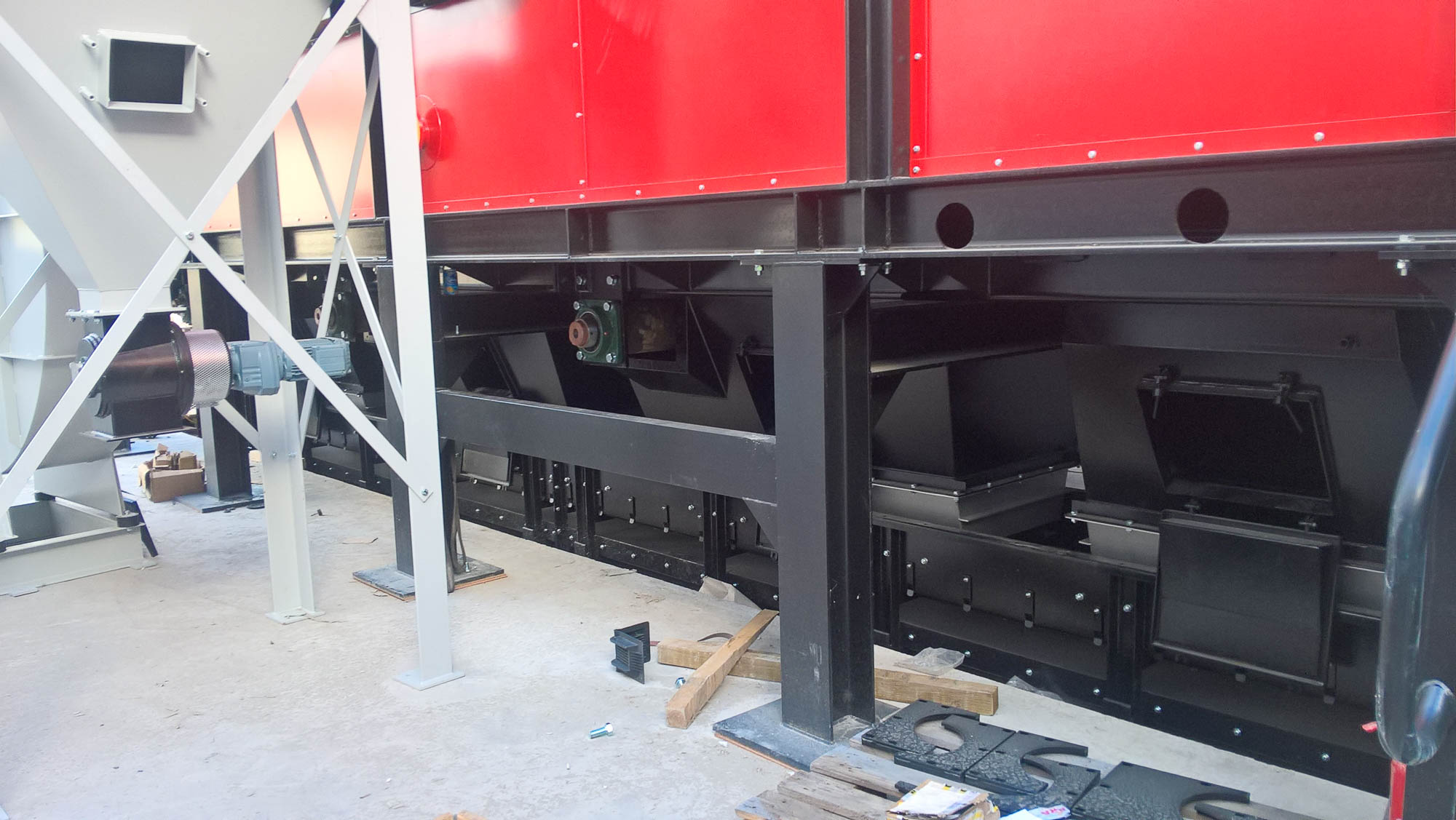

Filtre multicycle et filtre en tissu

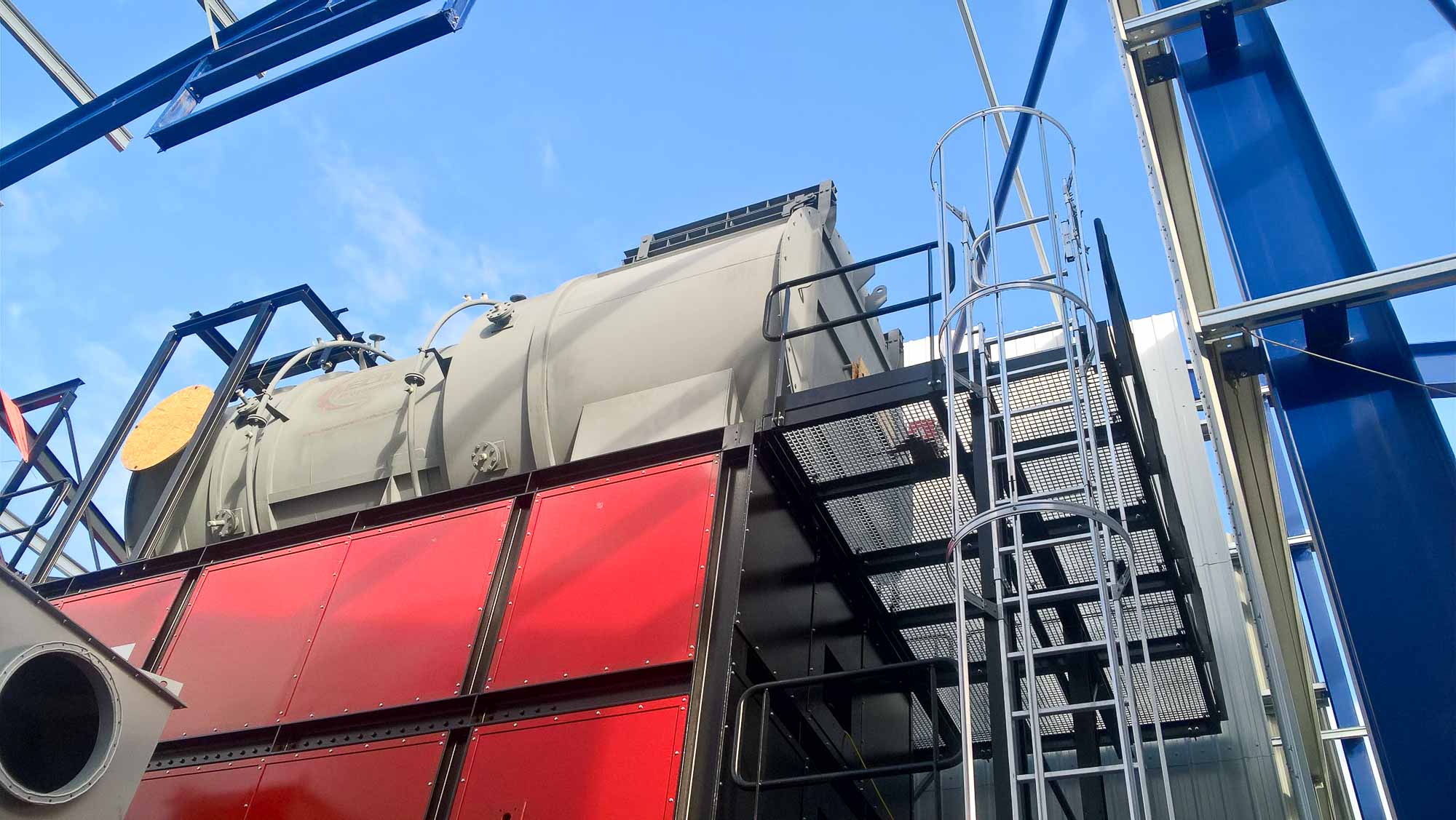

Immédiatement après la chaudière, les gaz de combustion traversent un économiseur d'huile thermique qui récupère la chaleur résiduelle pour accroître le rendement du système. Cet économiseur est équipé d'un système de nettoyage pneumatique qui élimine automatiquement les dépôts de poussière des tubes.
Pour l'épuration des gaz de combustion, un système combinant un filtre multicyclone et un filtre à manches a été choisi. Afin de respecter les normes d'émissions d'azote, un système d'injection d'urée (SNCR) a également été mis en œuvre. La chambre de combustion est conçue pour assurer un temps de séjour suffisant des gaz de combustion et garantir ainsi une réaction optimale entre l'urée et les oxydes d'azote.
économiseur d'eau chaude
Après nettoyage, les gaz de combustion conservent une température relativement élevée. Afin d'exploiter efficacement cette chaleur résiduelle, un économiseur d'eau chaude a été intégré au circuit de chauffage du client. Ceci améliore considérablement le rendement énergétique global du système et fournit 850 kW supplémentaires d'eau chaude sanitaire.
CARACTÉRISTIQUES DU PROJET
- Capacité de l'installation d'huile thermique : 3,3 MW
- Puissance supplémentaire : 850 kW d'eau chaude sanitaire
- Combustible : poussière de bois issue de notre propre production
- Écran de refroidissement du tuyau d'eau dans le foyer pour un contrôle stable de la température
- Nettoyage avancé des gaz de combustion avec multicyclone, filtre en tissu et SNCR (injection d'urée)
- Deux économiseurs : huile thermique et eau chaude
- Système de nettoyage pneumatique pour l'économiseur
- Application dans le traitement industriel du bois

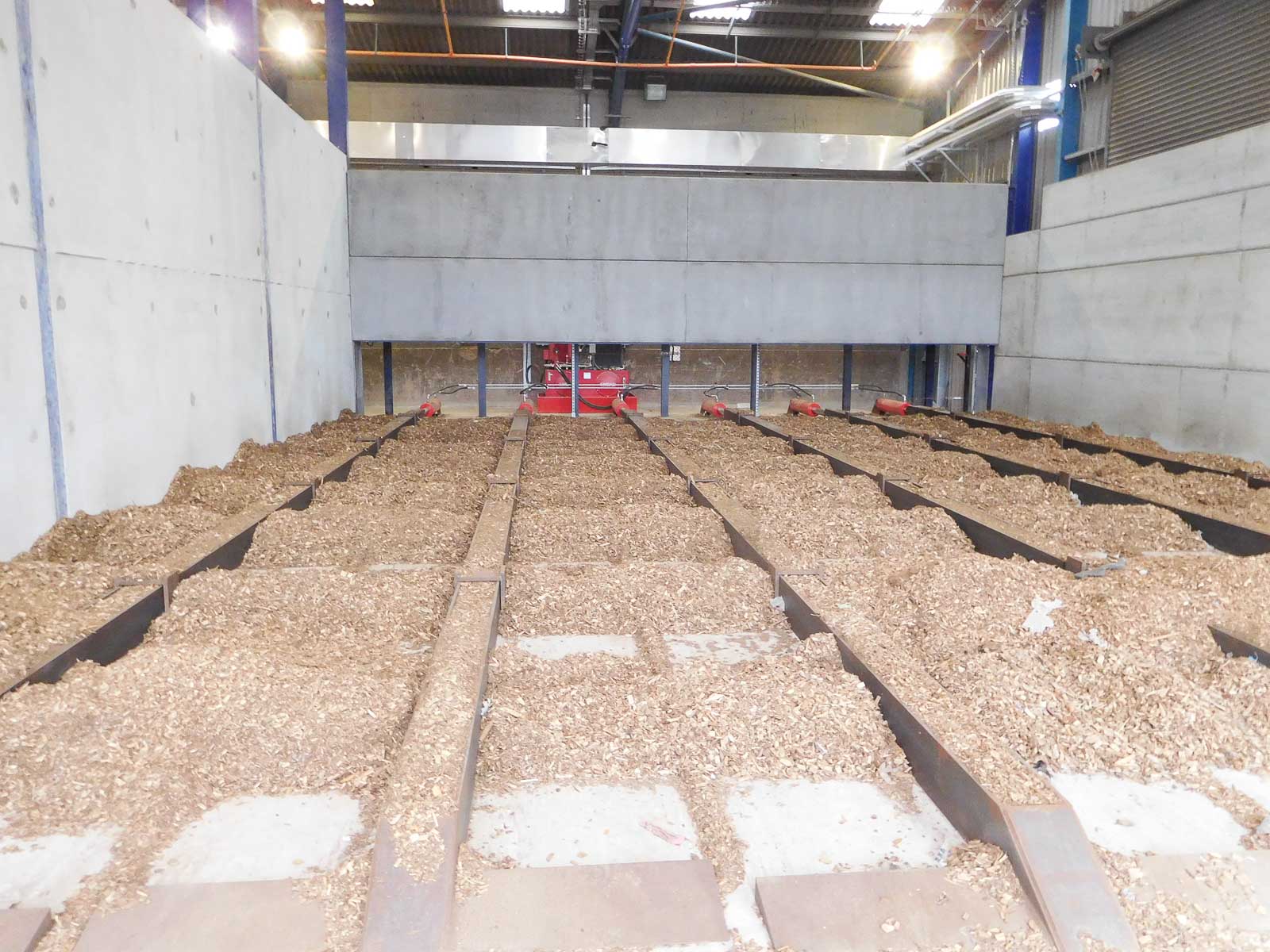

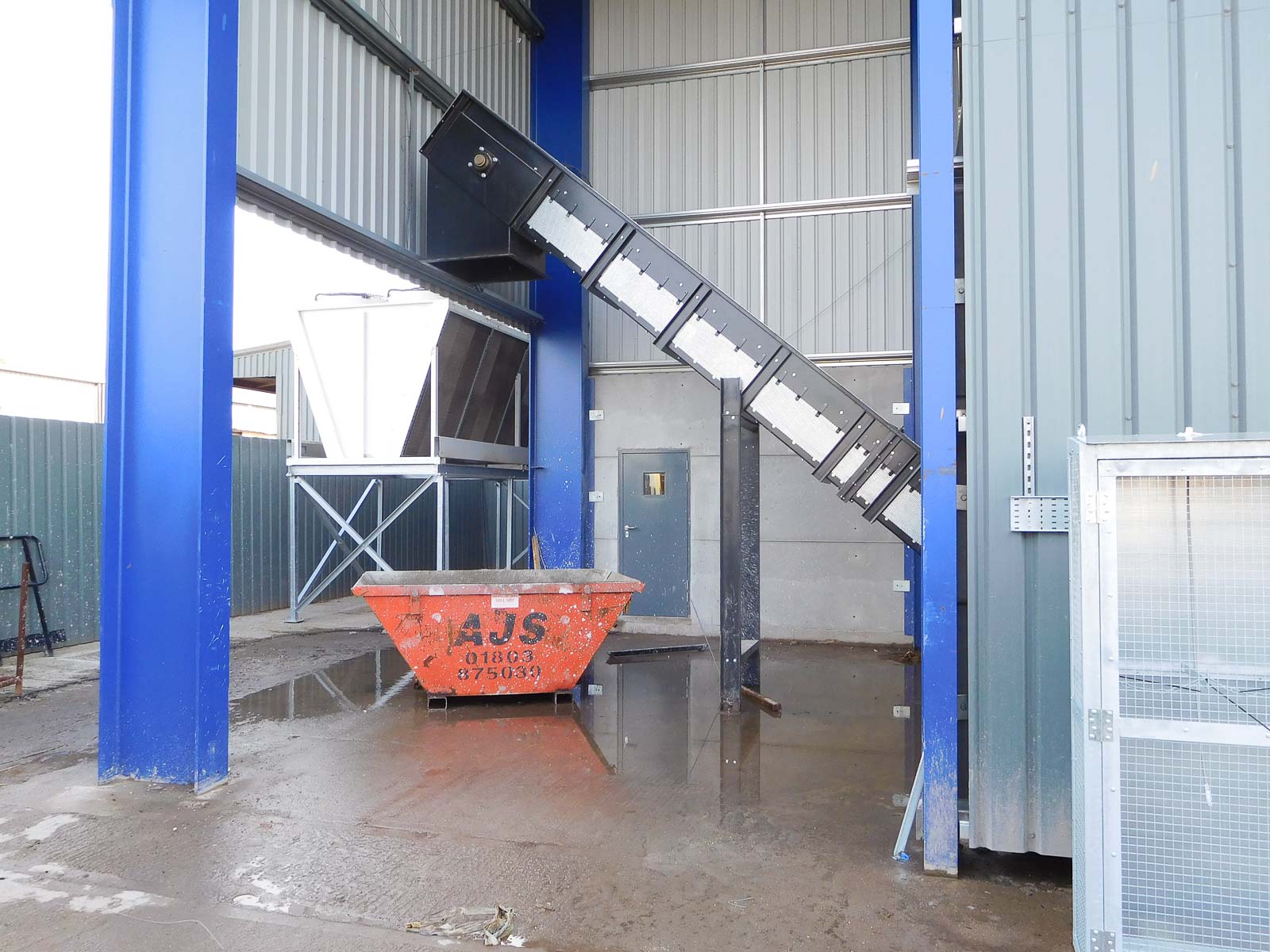

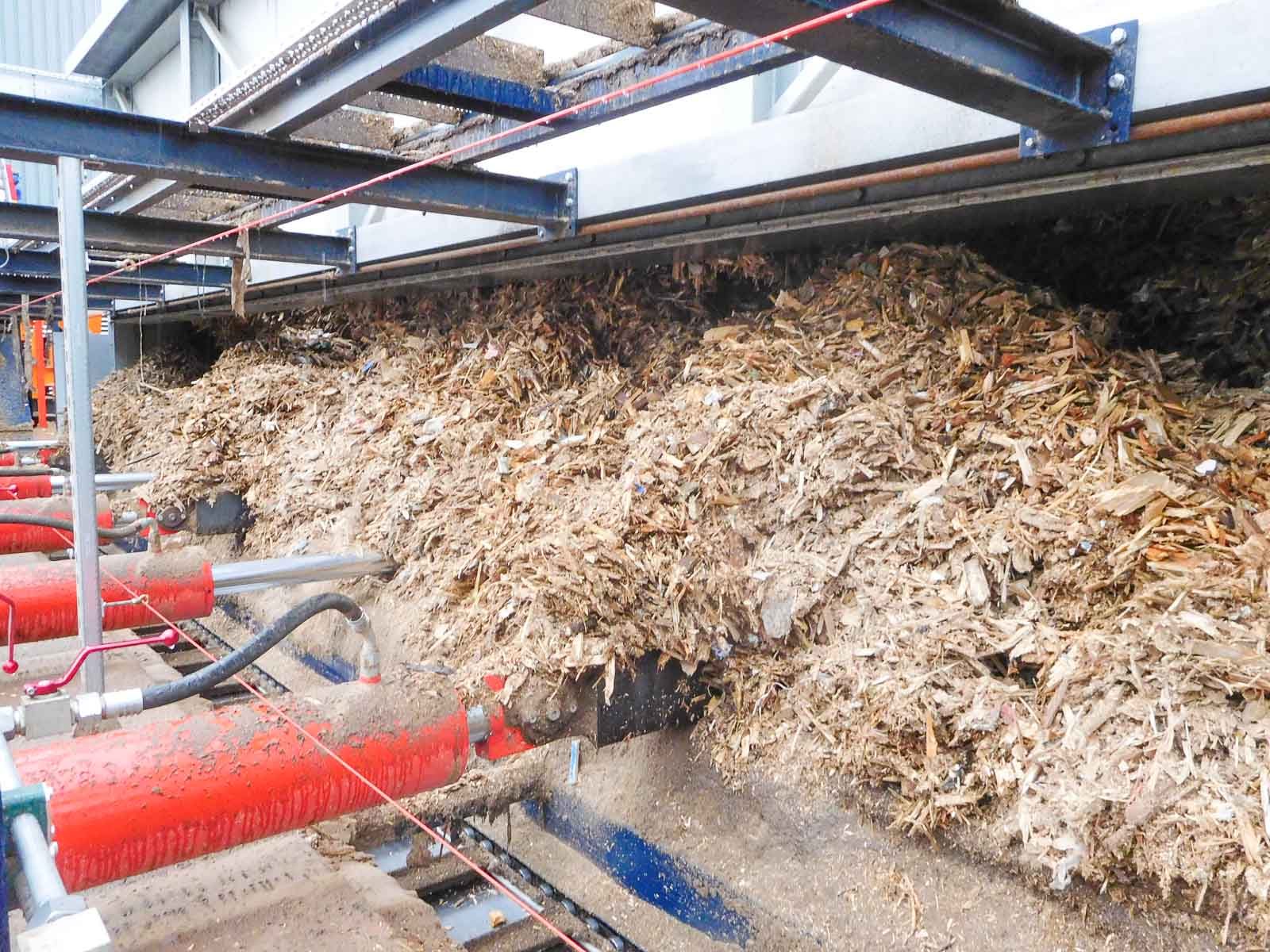

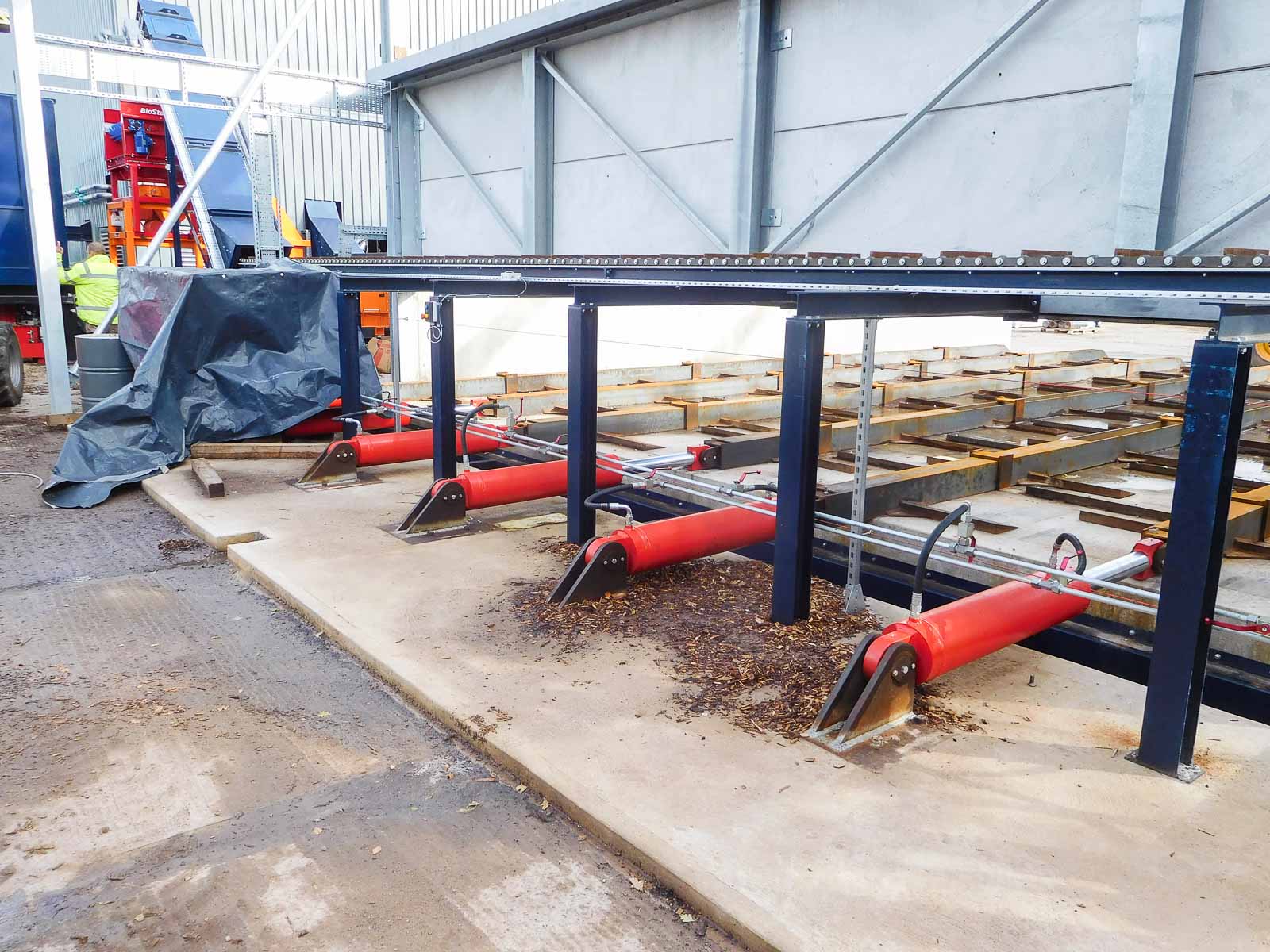

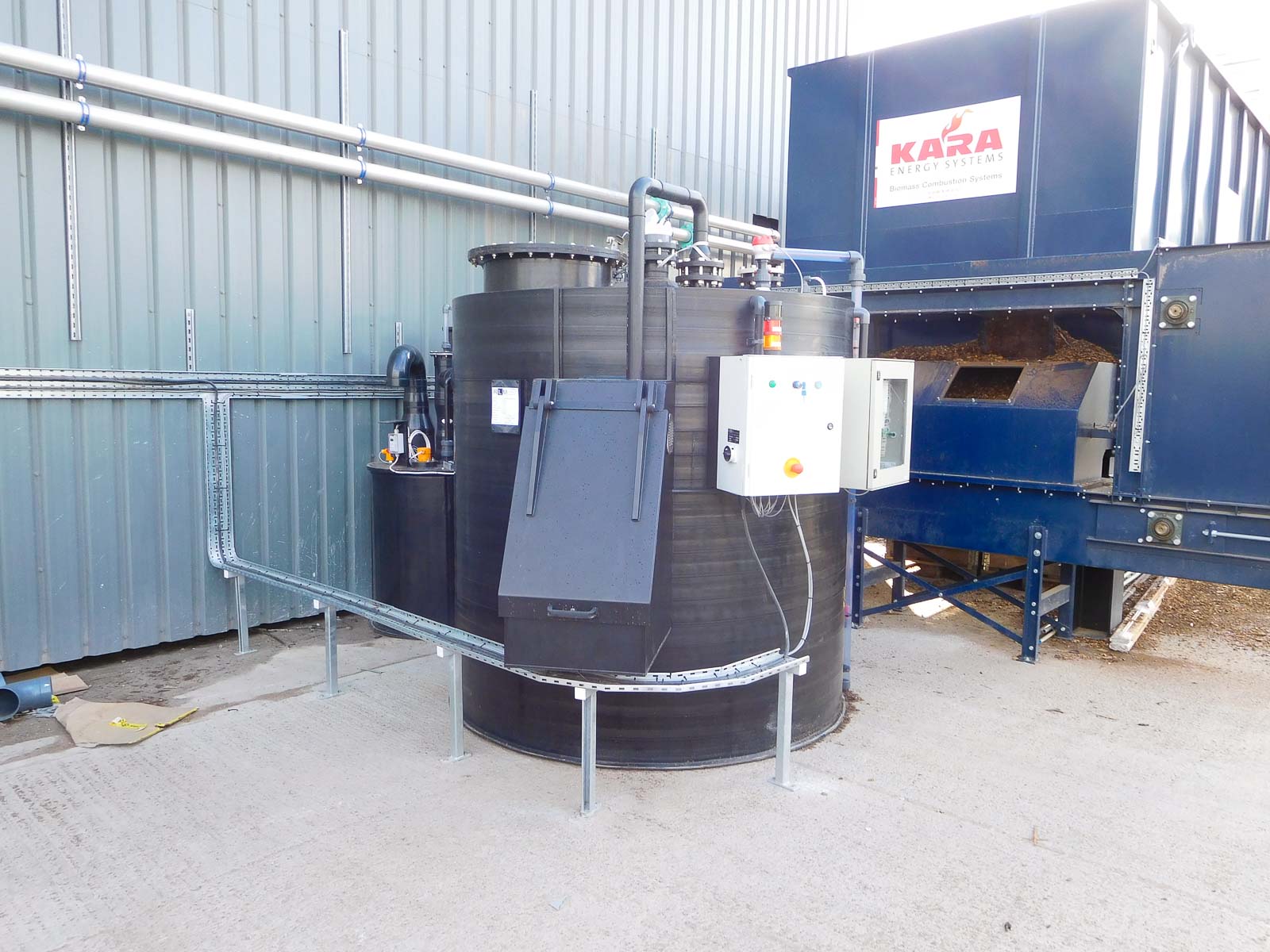

Approvisionnement en biomasse La sciure de bois sèche est acheminée de manière contrôlée par un système à vis sans fin. Ceci garantit un approvisionnement constant et sûr en combustible au foyer, indispensable au bon déroulement du processus. Logistique de la biomasse Le dosage précis et le guidage des poussières vers la grille de combustion empêchent les projections et garantissent une combustion homogène. Combustion de biomasse Le foyer est équipé d'une grille plate et d'un écran de refroidissement par tuyau d'eau. Ce dispositif empêche la surchauffe et permet d'exploiter la haute température de la biomasse sèche de manière contrôlée, pour une sécurité et une efficacité maximales. Épuration des fumées Le système est équipé d'un multicyclone et d'un filtre à manches pour l'élimination des poussières. Un système SNCR assure la réduction des NOx par injection d'urée, optimisée par un temps de séjour suffisant des gaz de combustion dans la chambre de combustion. Utilisation de la chaleur résiduelle Un économiseur à huile thermique récupère la chaleur résiduelle immédiatement après la chaudière. De plus, un économiseur d'eau chaude est intégré au circuit de chauffage du client, générant ainsi 850 kW de chaleur utile supplémentaire.
